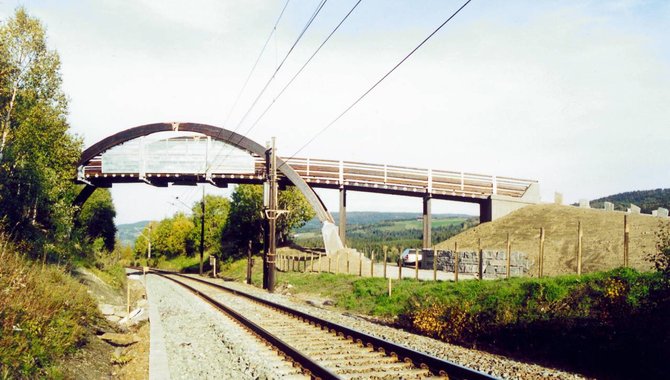

Bordal bro.jpg

Bordal bro

Bordal bro krysser over Dovrebanen, jernbanen som går gjennom Sokndal i Gauldal kommune. Broen, som er lokalisert ca. 70 km syd for Trondheim, benyttes for det meste til å frakte landbruksmaskiner over jernbanelinjen. Denne broen er en av mange som NSB har latt bygge for å øke sikkerheten ved slik kryssing.

 Denne broen er blant de første referanseprosjektene som følge av et utviklingsprosjekt som har som mål å utvikle kosteffektive trebrokonsepter for kryssing av jernbanelinjer.

Byggeår:

2000

Sted:

Sokndal

Lengde:

34,2 m

Spenn:

3,5 m 19,4 m 5,5 m 4,0 m

Bygg:

broer

Arkitekt:

Dr.ing. Aas-Jakobsen AS, Plan Arkitekter AS

Konseptet har bevist sin konkurransedyktighet med hensyn til kostnader, estetikk, høyde i konstruksjonen og tid medgått til konstruksjon. En kort konstruksjonsperiode er spesielt viktig for jernbaner.

Konstruksjonen består av to 3-leddslimtrebuer med opphengt, svakt stigende brodekke. Det tverrspente brodekket ligger på tverrbærere i stål med vertikale stålstag. Konstruksjonen er stabilisert ved å bruke momentstive stålstag og tverrbærere som sammen danner en åpen ramme til å føre kreftene inn i brodekket og til fundamentene. Rekkverket er designet for hastigheter opp mot 60 km/t.
